악성코드를 분석하는 데 네트워크 트래픽이 왜 필요할까?

* 네트워크 발전사

- 2차 세계전쟁 이후 군용, 연구용으로 쓰이다가 상업용, 민간용으로 퍼져 나감

- 현재는 한국이 인터넷 보급률이나 속도 면에서 최고의 자리를 차지하고 있음

* 악성코드 역사

- 1971년 경 등장, 1986년부터 개체 수와 종이 급격히 증가

- 악성코드의 배포가 네트워크 발전과 함께 급속도로 퍼짐

* 어베스트와 한국인터넷진흥원의 자료 해석

- 악성코드 출현 개수와 새로운 종의 출현이 급격히 증가

- 인터넷과 유사하게 증가하는 추세

- 보급속도보다 몇 년이 늦고 악성코드의 수도 꾸준히 증가하는 점에 다름

  (보급력이 충분히 확보된 후 악성코드가 꾸준히 증가함)

- 인터넷이라는 인프라가 구축된 후 악성코드는 급속도로 전파

악성코드 네트워크 트래픽 실제 사례

※ 악성코드는 대부분 네트워크 트래픽을 타고 이동한다.

1. 인터넷 브라우저를 통한 악성코드 유포

- 인터넷을 검색하는 것만으로 악성코드 유포 가능

- 인터넷 익스플로러의 다양한 버전과 Adobe Flash의 취약점 조합으로 악성코드가 유포되는 사례 급증

- 최신 버전의 프로그램들에서도 취약점 꾸준히 등장

- 최근 많이 등장하는 랜섬웨어가 이런 형태로 전파

- 보안 시스템이 있으나 수많은 연구를 거듭 -> 보안 시스템을 우회하여 악성코드 실행

2. 불법 크랙 프로그램을 사용한 악성코드 유포

- 웹하드, P2P 프로그램, 블로그 등을 통해 유포

- 불법 사용자는 디지털 컨텐츠를 값싸게 얻고자 사용

- 배포자가 백신 실시간 감시 기능을 끄고 프로그램을 실행하라는 경우도 있음

3. 피싱/파밍을 통한 악성코드 유포

- 공격자가 임의로 만든 사이트로 접속하게 한 뒤 개인정보를 입력하게 만드는 사회공학적 방법

- ex) 네이버 사이트로 접속한 것처럼 속여 각 은행으로 접속해 금융 정보를 입력하게 했던 사례

- ex) 허위의 페이스북 로그인 창을 만들어 페이스북 계정과 패스워드 입력

- ex) 방문자 추적 서비스로 계정과 패스워드 추출

4. 외부 문서의 매크로를 통한 악성코드 유포

- 이메일 스팸의 문서들에서 hwp, pdf, excel, word 파일 첨부

- 한글이나 pdf의 경우 취약점 이용, excel과 word의 경우 MS Office에서 제공하는 매크로로 악성코드 유포

네트워크 트래픽 분석의 장점

1. 악성코드의 정확한 행위를 파악

- 대부분의 악성코드는 네트워크를 주로 사용

- 악성코드의 직접적인 행위를 알아내기 위해서는 악성코드의 네트워크 트래픽의 정확한 분석 필요

2. 악성코드를 네트워크 흐름에서 탐지 및 차단

- 네트워크 패킷을 감시하는 데 필요

- 패킷에 악성코드 삽입이 확인 시 관제 센터에 위험을 알림

데이터 통신의 개요

1. 데이터 통신 시스템

1) 개념

- 컴퓨터와 원거리에 있는 터미널 또는 다른 컴퓨터를 통신 회선으로 결합하여 정보를 처리하는 시스템

- 기본요소 : 메시지, 송신자, 수신자. 전송매체, 프로토콜

2) 구성요소

- 데이터 단말장치(DTE : Data Terminal Equipment)

    : 데이터 수신장치 or 데이터 송신장치 or 송수신 장치

    : 링크 프로토콜에 따라 행해지는 데이터통신 제어 기능을 갖추고 있는 단말장치나 주 컴퓨터

- 데이터 통신장비(DCE : Data Communication Equipment)

    : DTE와 데이터 전송로 사이에서 접속을 설정, 유지, 해제하며 부호변환과 신호변환을 위한 장치

- 전송매체

    : 메시지가 전달되는 물리적인 경로

    : ex) 동축케이블, 트위스티드 페어, 광케이블 등

2. 프로토콜

1) 개념

- 정보의 송수신측 또는 네트워크 내에서 사전에 약속된 규약 또는 규범

- 연결과정, 통신회선에서 접속방식, 통신회선을 통해 전달되는 정보의 형태, 오류발생에 대한 제어, 송수신측 간의 동기 방식 등에 대한 약속

2) 주요요소

- 구문(Syntax) : 데이터의 형식, 부호화, 신호레벨 등이 어떠한 구조와 순서로 표현되어있는지

- 의미(Semantics) : 각 비트가 갖는 의미로 패턴에 대한 해석과 해석에 따른 전송제어, 오류수정 등에 관한 제어정보를 규정

- 타이밍(Timing) : 두 개체 간의 통신속도를 조정하거나 메시지의 전송시간 및 순서 등에 대한 특성

3. LAN(Local Area Network)

1) 개념

- 근거리에 있는 다수의 독립된 컴퓨터 기기들이 상호통신이 가능하게 하는 데이터 통신 시스템

- 하나의 건물, 지역적인 빌딩의 그룹 내에 위치하는 컴퓨터 기반

- DTE들이 상호 연결된 분산 공동체

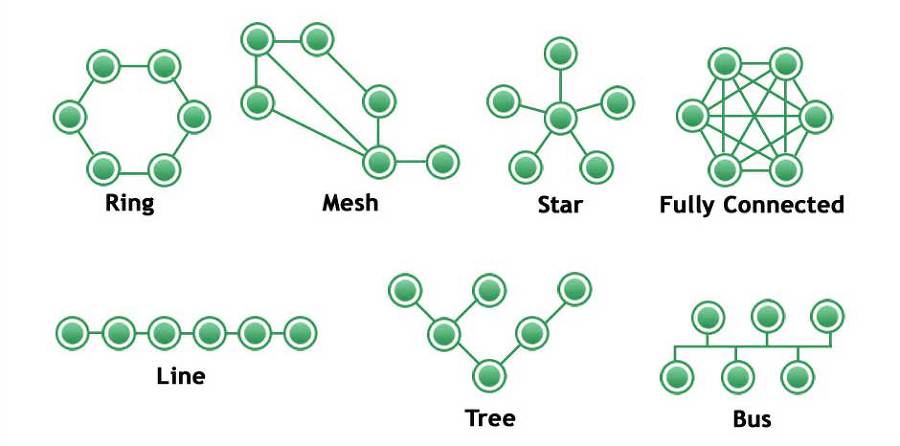

2) 토폴로지(Topology)

네트워크에서 호스트들을 연결하는 케이블 구조 혹은 기하학적인 모양

OSI 7 Layer

1. 개요

1) 개념

- ISO에서는 개방형 시스템 간 상호접속을 위해 표준화된 네트워크 구조를 제공하는 기본 참조모델을 제정

- 다른 기종 간의 상호 접속을 위한 가이드라인 제시

- 상위 계층 : 사용자가 통신을 쉽게 이용할 수 있도록 도와주는 역할

- 하위 계층 : 효율적이고 정확한 전송과 관계된 일을 담당

2) 계층구조

- 7계층 구조는 비슷한 기능을 갖는 모듈을 동일 계층으로 분할

- 각 계층 간의 독립성 유지

- 한 모듈에 대한 변경이 다른 전체 모듈에 미치는 영향 최소화

- 2개의 그룹으로 분리 → 상위 3계층 : 이용자가 메시지를 교환할 때 사용, 하위 4계층 : 메시지가 호스트에서 사용

3) 피어-투-피어(Peer-to-Peer) 간의 통신

- OSI 참조모델의 i번째 계층에서 다른 시스템의 i번째 계층과 통신하기 위해서는 상위계층의 메시지와 더불어 프로토콜 - 제어정보(PCI)를 이용

- 피어-투-피어 프로세스 : 임의의 계층에서 상대편 동일 계층의 모듈과 통신하는 프로세스

4) 캡슐화와 역캡슐화

- 캡슐화

    : 어떤 것을 다른 것에 포함시킴으로써 포함된 것이 외부에서 보이지 않도록 함

    : 프로토콜 데이터 단위를 다른 프로토콜 데이터 단위의 데이터 필드 부분에 위치시키는 기술

- 역캡슐화

    : 캡슐화 이전으로 복원시키거나 제거

    : 캡슐화의 반대 동작

    : 프로토콜 데이터 필드에 위치하고 있는 데이터 단위를 추출

※ 각 레벨의 데이터 PDU(Protocol Data Unit)

2. 각 레이어의 기능 및 역할

1) 물리 계층

- 데이터를 물리 매체 상으로 전송하는 역할을 담당

- 물리적 링크의 설정/유지/해제 담당

- 상용자 장비와 네트워크 종단장비 사이의 물리적, 전기적 인터페이스 규정에 초점

- 전송 선로의 종류에 따른 전송 방식과 인코딩 방식 결정

- 송신 측 물리 계층은 데이터링크 계층으로부터 받은 데이터를 비트단위로 변환

- 수신 측 물리 계층은 전송 받은 비트를 데이터링크 계층의 데이터로 올림

2) 데이터링크 계층

- 물리 계층에서 전송하는 비트들의 동기 및 식별 기능, 원활한 데이터 전송을 위한 흐름제어 기능, 안전한 데이터 전송을 위한 오류제어 기능

- 헤더 : 데이터의 시작을 나타내는 표시와 목적지 주소 포함

- 트레일러 : 데이터에 발생한 전송 오류를 검출하기 위한 오류 검출 코드 포함

- 두 sub 계층으로 구성

    - LLC(Logical Link Control sublayer) : 논리적 연결제어

    - MAC(Media Access Control) : 장비와 장비 간의 물리적인 접속

3) 네트워크 계층

- 송신 측에서 수신 측까지 데이터를 안전하게 전달하기 위해 논리적 링크 설정

- 상위 계층 데이터를 작은 크기의 패킷으로 분할하여 전송

- 개방형 시스템 사이에서 네트워크의 연결을 관리하고 유지하며 해제

    - 스위칭 : 패킷의 수신 주소를 보고 정해진 방향으로 전송, 동작속도 빠름

    - 라우터 : 라우팅 테이블을 찾아 알고리즘으로 최단 경로 계산

                   -> 계산을 통해 전송경로를 결정 후 전송하여 스위치보다 동작 속도 느림

- 네트워크 주소는 발신지로부터 목적지까지 동일 (물리주소는 패킷이 이동될 때마다 변경)

4) 전송 계층

- 하위 계층의 첫 단계

- 세션을 맺고 있는 두 사용자 사이의 데이터 전송을 위한 종단간 제어

- 송신 컴퓨터의 응용프로그램(프로세스)에서 최종 수신 응용프로그램(프로세스)으로 전달

5) 세션 계층

- 세션이라 불리는 연결 확립 및 유지

- 효율적인 세션 관리를 위해 짧은 데이터 단위로 나눈 후 전송계층으로 내림

6) 표현 계층

- 송수신자가 공통으로 정보를 이해할 수 있도록 데이터 표현방식을 바꾸는 기능

- 데이터의 보안과 효율적인 전송을 위해 암호화와 압축을 수행하여 세션 계층으로 내림

7) 응용 계층

- 최상위 계층으로 응용 프로세스 네트워크 환경에 접근하는 수단을 제공

- 응용 프로세스들이 상호 간에 유용한 정보교환을 할 수 있도록 하는 창구 역할을 담당

TCP/IP 프로토콜

1. 개요

- 미국 국방부 고등 연구 계획국에서 만든 연구 네트워크의 일부로 설계 (ARPAnet)

- 현재는 TCP와 IP가 공식 표준

- 다양한 기종의 컴퓨터가 하나로 묶이는 인터네트워킹 구조를 만듦

2. TCP/IP 계층구조 및 계층관계

1) 개요

- 여러가지 프로토콜의 조합을 의미

- 4계층으로 구성 : 데이터링크, 네트워크, 전송, 응용계층

2) TCP/IP 프로토콜 계층 구조

① 데이터 링크 계층

- 데이터를 송수신하는 역할

② 네트워크 계층

- 주소 관리, 포장, 라우팅하는 역할

- IP(Internet Protocol) : 호스트들과 네트워크에서 주소 관리, 패킷 라우팅

- ARP(Address Resolution Protocol) : 같은 네트워크에 위치한 호스트들의 하드웨어 주소를 얻는 데 사용

- ICM(Internet Control Message Protocol) : 패킷 전송에 관한 에러 메시지 처리

③ 전송 계층

- 호스트들 간의 통신 제공, 2개의 프로토콜 존재

- TCP(Transmission Control Protocol)

    : 연결지향

    : 데이터의 확실한 전송을 위해 수신 측으로 받았다는 확인 메시지 요구

- UDP(User Datagram Protocol)

    : 비연결지향

    : 실시간으로 패킷을 전송하여 빠르나 패킷의 정확한 전달을 보장하지 않음

④ 응용 계층

- 어플리케이션이 네트워크에 접근 가능하도록 한다.

3. 포트 주소의 의미와 할당 원칙

1) 포트 개요

- 포트 번호는 인터넷ㅇ나 기타 다른 네트워크 메시지가 서버에 도착했을 때 전달돼야 할 특정 프로세스를 인식하기 위한 방법

- TCP와 UDP에서 포트번호는 15비트 정수의 형태

2) 포트번호와 소켓

- 통신을 위해 TCP 헤더에 송수신자 포트 정보를 삽입하여 패킷 생성

- 패킷을 서버로 전달하여 프로세스와 연결되면 서비스 이용 가능

- 포트 번호는 16비트, 0~65535번까지 존재, 0~1023번은 가능하면 사용 X (웰 노운 포트)

- 주요 포트번호 : root의 권한이 필요한 포트

IPv4

1. IP

- 네트워크 계층

- 전송경로의 확립이나 네트워크 주소와 호스트 주소의 정의에 의한 네트워크 논리적 관리

- 모든 TCP/UDP,ICMP,IGMP 데이터는 IP 데이터그램을 사용하여 전송

- 특징 : 비신뢰성, 비접속형, 주소지정, 경로설정

※ IP 헤더 포맷

2. IPv4 패킷 구성

- 데이터 필드에는 상위 계층에서 전달된 PDU 삽입, 헤더 필드에는 IP계층에서 필요한 값 포함

- IP 헤더의 크기는 옵션 미적용 시 20바이트

- TCP/IP에서는 빅엔디안 바이트 순서를 기본으로 함 -> 네트워크 바이트 순서

3. IP 주소 관리 기법

1) IPv4 주소 체제

- 32비트의 IP 주소를 보기 쉽게 표시하기 위해 4바이트 단위로 나누고 10진수로 표시하는 표현 방식이 널리 사용

- IP 주소는 네트워크 식별자 필드와 호스트 식별자 필드의 두 부분으로 구성되며 각 필드에서 사용되는 비트 수에 따라 5개의 클래스로 나눔

- 클래스별 IP 주소 내용

- 패킷의 전송방법

2) IPv4 주소 관리방식

- 서브네팅 : 이진수로 1인 부분은 네트워크 부분, 0인 부분은 호스트

- 슈퍼네팅 : 부족한 IP를 효율적으로 사용하기 위해 여러 개의 C클래스 주소를 묶어 하나의 네트워크로 구성하는 방식

3) CIDR(Classes InterDomain Routing)

- 표기법

    : 비트마스크를 사용하여 점으로 구분된 10진 표기법 지정

    : 서브넷 마스크에서 연속된 1의 수가 몇개인지 지정, 연속된 1은 서브넷 마스크의 맨 왼쪽 비트부터 시작

    : IP 주소에서 네트워크 ID 구성, /x로 비트 수 표현

- 장점

    : IPv4의 주소 공간을 효율적으로 할당

    : 인터넷 라우팅 테이블의 비대화를 줄임

4) VLSM(Variable Length Subnet Mask)

- IP를 효율적으로 할당하여 활용

- 서로 다른 크기의 서브넷 지우너

- IP 주소 공간의 일부를 잘라서 사용, 한 기관에 이미 할당된 주소 공간을 나눔

5) 사설 네트워크를 위한 주소할당

- 사설주소 영역

    : 사설 인터넷을 위해 IANA가 할당한 IP 주소 블록

- NAT(Network Address Translation)

    : 사설 IP 주소를 공인 IP 주소로 변환하는 주소 변환기

4. IPv6

- 128비트 주소 길이를 사용

- 보안문제, 라우팅 효율성 문제, QoS 보장, 무선 인터넷 지원과 같은 다양한 기능 제공

5. IPv4와 IPv6 특징 비교

TCP와 UDP

1. TCP(Transmission Control Protocol)

- 특징 : 접속형, 신뢰형. 흐름 제어. 혼잡 제어, 바이트 스트림 통신

- 플래그 비트 표

※ tcp 헤더 포맷

2. TCP 연결 방식

1) TCP 연결 설정

- 능동적 열림 : 클라이언트는 서버가 열어 놓은 포트로 TCP 연결 요청, SYN을 보내는 쪽

- 수동적 열림 : 서버는 네트워크 응용을 수행하기 위해 정해진 포트를 열고 클라이언트의 요청을 기다림, SYN 메시지를 수신하는 쪽

- Three-way Handshake를 통해서 TCP 연결

2) TCP 연결 종료

- Four-way Handshake를 통해서 TCP 연결 종료

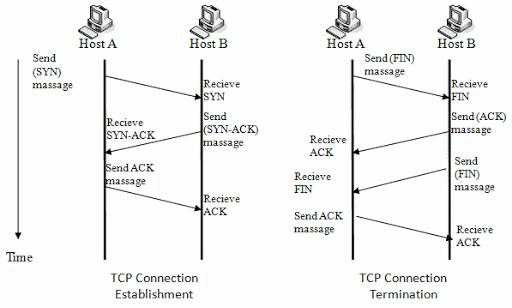

※ Three-way Handshake & Four-way Handshake

3. UDP(User Datagram Protocol)

- 특징 : 비연결형, 비상태정보, 경량의 오버헤드, 비정규적인 송신률, 최선의 서비스

※ UDP 헤더 포맷

4. TCP와 UDP의 차이점
