NMS(Non-Maximum Suppression)

<Daedalus: Breaking Non-Maximum Suppression in Object Detection via Adversarial Examples>

라는 논문에서 NMS의 오작동을 유발하는 적대적 예시 공격을 제안한다.

이 논문을 정확히 이해하기 위해서 NMS에 대한 내용을 자세히 알아보고자 한다.

★ NMS란?



→ object detector가 예측한 bounding box 중에서 정확한 bounding box를 선택하도록 하는 기법



비-최대 억제를 뜻하는 NMS(Non-Maximum Suppression)을 알기 전에 IoU에 대한 내용을 살펴봐야 한다.



▶ IoU란 무엇일까?



IoU(Intersection over Union)은 object detector의 정확도를 측정하는데 이용되는 평가 지표이다.

→ object detector가 예측한 bounding box는 IoU를 이용해서 평가될 수 있다.



IoU를 적용하기 위해서는 두 가지가 필요하다.

① ground-truth bounding boxes : testing set에서 object 위치를 labeling한 것

② prediceted bounding boxes : model이 출력한 object 위치 예측값



이미지에서 정지 신호를 감지하는 예시



위 그림에서 predicted bounding box는 빨간색, ground-truth bounding box는 녹색으로 그려진다.



object detector가 얼마나 정확하게 객체 위치를 탐지했는지 알아보기 위한 IoU 계산법은 다음과 같다.



Area of Overlap : prediceted bounding box와 ground-truth bounding box가 겹치는 부분

Area of Union : prediceted bounding box와 ground-truth bounding box를 둘러싸는 영역



→ 겹치는 영역을 합집합 영역으로 나누면 합집합에 대한 교차 점수를 알아낼 수 있다.

→ Intersection over Union 점수 > 0.5는 일반적으로 좋은 예측으로 간주된다.



▶ 그렇다면 왜 IoU를 사용할까?



predicted bounding box가 ground-truth bounding box와 얼마나 일치하는지 측정하기 위해 평가 지표를 정의해야 함



다양한 bounding box에 대한 IoU를 계산한 예



위처럼 정확한 일치는 아니더라도 predicted bounding box가 얼마나 가깝게 일치하는지 확인할 수 있음





▶ NMS란 무엇일까?



이미지에서 객체는 다양한 크기와 형태로 존재하고,

이를 완벽하게 검출하기 위해 object detection 알고리즘은 여러 개의 bounding boxes를 생성한다.



이때 하나의 정확한 bounding box만을 선택하도록 하는 기법이 Non-Maximum Suppression이다.





위와 같이 여러 개의 boxes 중 NMS를 이용하여 하나의 box를 생성해준다.



▶ Non-Maximum Suppression 알고리즘



<input>

- bounding box list

- bounding box confidence scores

- threshold



<output>

- filtered bounding box list

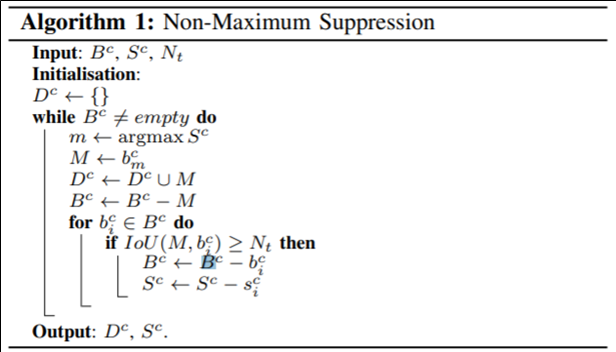

NMS 알고리즘



① 하나의 클래스에 대한 bounding boxes 목록에서 가장 높은 점수를 갖고 있는 bounding box를 선택하고 목록에서 제거한 후 final box에 추가한다.

② 선택된 bounding box를 bounding boxes 목록에 있는 모든 bounding box와 IoU를 계산하여 비교한 후 IoU가 threshold(임계값)보다 높으면 bounding boxes 목록에서 제거한다.

③ bounding boxes에 아무것도 남아 있지 않을 때까지 반복

④ 각각의 클래스에 대해 위 과정 반복
